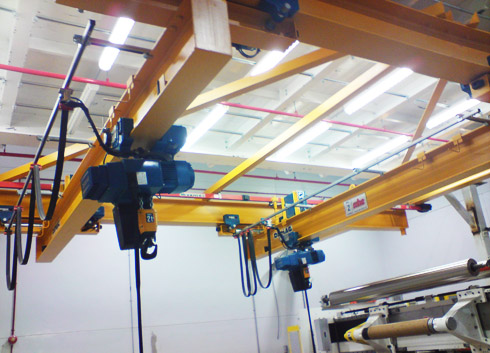

單梁懸掛式起重機是一種輕小型起重機,它由主梁、端梁、電動葫蘆和電動跑車組成,可以沿著廠房上部的工字梁軌道運行,實現物料的吊運和定位。
根據不同的電動葫蘆類型,單梁懸掛式起重機可以分為L(zhǎng)X型和LDH型。LX型電動單梁懸掛起重機配套環鏈電動葫蘆,起重量在0.5t~10t,跨度3~30m,運行速度4-20m/min或5-30m/min。LDH型電動單梁懸掛起重機配套歐式鋼絲繩電動葫蘆,起重量在1t~20t,跨度7.5~31.5m,運行速度3-30m/min。
主要結構部件:
1、主梁:由鋼板和工字鋼組焊成的箱形結構,具有良好的剛度和強度。
2、端梁:由鋼板和角鋼組焊成的箱形結構,與主梁通過鉸接連接,保證起重機的平穩運行。
3、電動葫蘆:由電動機、減速器、制動器、鋼絲繩或鏈條、吊鉤等組成,沿主梁下翼緣運行,實現物料的垂直提升和水平移動。
4、電動小車:由電動機、減速器、制動器、輪組等組成,沿工字梁軌道運行,實現起重機的水平移動。
5、電氣控制系統:由控制柜、按鈕開關、限位器、導電滑線等組成,實現起重機的啟動、停止、變速和反轉控制。
主要特點:
1、結構緊湊,自重輕,輪壓小,安裝維護方便,適用于生產車間、倉庫和貨場等場所。
2、懸掛在廠房上部的工字梁軌道上,不占用地面空間,提高空間利用率。
3、與電動葫蘆配套使用,實現物料的垂直提升和水平移動,操作簡單,效率高。
4、可以根據不同的電動葫蘆類型,分為L(zhǎng)X型和LDH型。LX型配套環鏈電動葫蘆,LDH型配套歐式鋼絲繩電動葫蘆。
5、可以根據客戶的需求,定制不同的跨度、起重量、運行速度和懸臂長度。
